隨著工農業生產的不斷發展，在化工、礦山、食品建筑、造紙等諸多行業的工藝流程、生活污水和工業廢水等的排放中，都需要大量輸送含有固體顆粒懸浮物或纖維狀懸浮物液體的無堵塞泵，目前常用的無堵塞泵有WQ潛水排污泵、立式排污泵和臥式排污泵等。無論是何種結構形式的無堵塞排污泵，要想實現無堵塞性能，關鍵在于排污泵葉輪的結構形式。

排污泵葉輪圖片及排污泵葉輪特點

1)閉式排污泵葉輪特點：  閉式葉輪的設計、制造與一般離心泵相仿。其優點是效率相對較高，能夠保證在較長時間內運行工況穩定。其缺點是易纏繞，抗堵塞性能差。如在無堵塞泵中使用，一般采用2 -3個葉片，并采用較大的出口寬度。

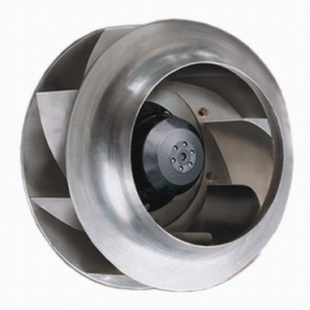

閉式排污泵葉輪圖片如下：

2)開式或半開式排污泵葉輪特點：開式或半開式葉輪的優點是制造方便，當葉輪內堵塞時易于清理。其缺點是磨損后會造成葉輪與前泵蓋內側壁的闖隙增大，導致效率下降，并造成大量的旋渦損失。同時，還會使泵的軸向力增加，流道間液流的穩定性變差，易引起較大的徑向力及振動。

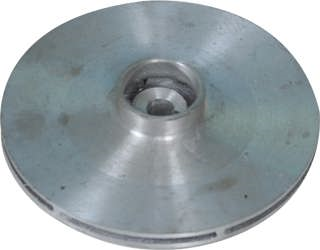

半開式排污泵葉輪圖片如下：

開式排污泵葉輪圖片如下：

采用半開式葉輪的泵有：脫硫循環泵 開式葉輪的產品有：泥漿泵

3)旋流式排污泵葉輪特點：旋流式排污泵葉輪結構簡單，容易制造，且性能穩定，運行可靠，具有良好的元堵塞性能，特別適合于輸送未經處理的、含有固體物和易產生纏繞或聚束的纖維狀物質的液體。其主要缺點是效率低，無損性較差。

旋流式排污泵葉輪圖片如下：

4)螺旋離心式排污泵葉輪特點：螺旋離心式葉輪無堵塞性能好，通過能力強，且流動平穩，無損性好，效率高，功率曲線比較平坦，吸人性能好，能輸送較高濃度的漿體。其主要缺點是葉輪制造比較困難，且在小流量運行剛會產生較大的振動和噪聲。

螺旋離心式排污泵葉輪圖片如下：

5)流道式排污泵葉輪特點：流道式葉輪又稱無葉片葉輪，可分為單流道葉輪、艤流道葉輪和三流道葉輪，如圖11一1所示。從葉輪進口至出日分別是1~3個空間扭曲的流道，適合于輸送大顆?；蚝L纖維物質的液體。

流道式排污泵葉輪圖片如下：

流道式葉輪的抗纏繞、無堵塞性能在幾種無堵塞葉輪中為*，泵的效率較高，功率曲線較平坦，耐磨損性也較好。雙流道葉輪由于平衡性好，運行平穩、可靠，應用廣泛。
