水泵的性能參數，標志著水泵的性能。但各性能參數不是孤立的、靜止的，而是相互聯系和相互制約的。對于特定的水泵，這種聯系和制約具有一定的規律性。它們之間的變化規律，通常用曲線表示，稱之為水泵性能曲線。水泵性能曲線是通過試驗方法繪出的，也稱為實驗性能曲線。通常將水泵的轉速n作為常量，揚程H、軸功率P、效率和允許吸上真空高度H,或必需空化余量（NPSH）r隨流量Q而變化的關系繪制成Q-H、 Q-p，、Q-η、Q-H，或Q-（NPSH），曲線。
充分了解水泵的性能，熟悉性能曲線的特點，掌握其變化規律，對合理選型配套、正確確定水泵的安裝高度、調節水泵運行工況、加強泵站的科學管理等極為重要。
一、Q-H水泵性能曲線

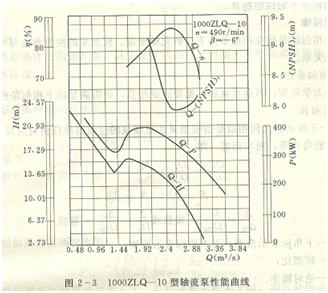

如圖2 -2-圖2-4所示，它們分別為12Sh-6型雙吸離泵、100ZLQ-10型軸流泵及8HB-35型混流泵的實驗性能曲線。

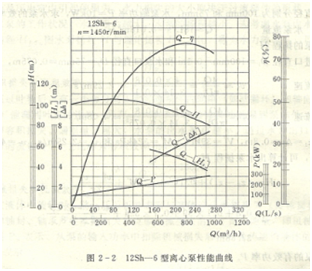

圖2 - 2   12Sh--6型離心水泵性能曲線
從圖中可以看出三種水泵的Q- H曲線都是下降的曲線，即揚程隨著流量的增加而逐漸減小。相應于水泵最高效率點的各參數，即為水泵銘牌上列出的數據。在該點左右一定范圍內，屬于效率較高的區段，在水泵樣本或說明書中，用兩條豎的波形線標出，稱為水泵的高效率段，又稱水泵的高效區。
離心泵的Q- H曲線下降較平緩，當Q為零時，揚程最高。軸流泵的Q-H曲線下作區域．而且許多軸流泵在其設計流量的40%～60%時出現拐點，這是一段不穩定的工作區域，運行時應避開這一區域。當流量為零時，揚程為最 大值，約為額定揚程的兩倍。
混流泵的 Q- H曲線介于離心泵與軸流泵之間。
二、O-P水泵性能曲線
離心泵的Q- P曲線是一條上升的曲線，即軸功率隨流量的增加而增加。當流量為零時，軸功率最小，約為設計軸功率的30%。軸流泵的Q-P曲線是一條下降的曲線，即軸功率隨流量的增大而減小。當流量為零時，軸功率最 大。在小流量區，Q-P曲線也出現拐點?；炝鞅玫腝—P曲線比較平坦，當流量變化時，軸功率變化較小。

從軸功率隨流量變化的特點可知，離心泵應閉閥啟動，以減小動力機啟動負載。軸流泵則應開閥啟動，一般在軸流泵出水管路上不允許安裝閘閥。
三、Q-η水泵性能曲線
三種水泵Q-η曲線的變化趨勢都是從最高效率點向兩側下降。雙吸泵的效率曲線變化比較平緩，高效區范圍較寬，使用范圍較大。軸流水泵的效率曲線變化較陡，高效區范圍較窄，使用范圍較小?；炝鞅玫男是€介于離心泵和軸流泵之間。
四、Q-H，或Q-（NPSH），水泵性能曲線
Q-H。或Q-（NPSH），是表符水泵吸水性能的兩條曲線，但兩者的變化規律不同，前者是一條下降的曲線；后者對軸流泵在對應于最高效率點處是具有最小值的曲線。
