在了解離心泵的工作原理之前，首先觀察這樣一個現象，如圖6-2所示，取一個量杯，里面裝半杯水，用一個木棒回轉攪動，水便以較高的速度在杯內旋轉。這時，杯內的水面中間水位凹下，量杯邊緣水位上升，即四周水面與中間水面相差的高度為H。這是因?yàn)樗谛D(zhuǎn)時產生了離心力，正是這個離心力的作用，將量杯中的水拋向四周。由于杯壁的阻攔，水只能沿杯壁上升，在這里將動能轉變?yōu)殪o壓能，攪動的速度越快，則水面上升越高，日值越大。采用相同的原理，若將容器密閉，容器裝上葉片，如圖6-3所示，當葉片轉動時，同樣會出現容器中間壓力下降、四周壓力上升的現象。若在容器邁緣和容器各裝一個水管，則水由水管吸入，由邊緣的水管壓出，連續不斷地吸人和壓出，正是采用這一工作原理，便有了今天廣泛使用的離心泵。

離心泵一般由泵殼、葉輪、軸、填料函、排出管、壓出室及吸人管路等組成，如圖6-4所示。葉片相當于木棒，泵殼相當于水桶，人力則為電動機的電力所代替。
具體離心泵的工作原理如下：
離心泵在啟動前，泵體和整個吸人管路都充滿液體。當離心泵啟動后，泵軸帶動葉輪一起高速旋轉運動，迫使預先充滿在葉片間的液體旋轉，在離心力的作用下，液體自葉輪中心向外周徑向運動。液體在流經葉輪的運動過程中獲得了能量，靜壓能增高，流速增大。當液體離開葉輪進入泵殼后，由于殼內流道逐漸擴大而減速，部分動能轉化為靜壓能，最后沿切向流人排出管路。所以蝸形泵殼不僅是匯集由葉輪流出液體的部件，而且是一個轉能裝置。當液體自葉輪中心甩向外周的同時，葉輪中心形成低壓區。在儲液槽液面與葉輪中心壓差的作用下，液體被吸進葉輪中心。依靠葉輪的不斷旋轉，液體便連續不斷地被吸入和排出，這就是離心泵的工作原理。

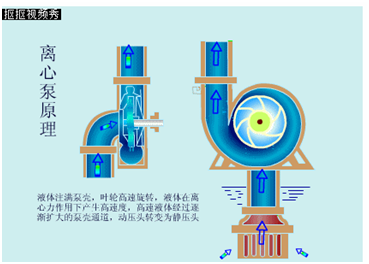

離心泵的工作原理圖如下：

離心泵在運轉時，如果泵殼內沒有被輸送的液體或漏人了空氣，由于空氣密度比液體密度小得多，葉輪旋轉后產生的離心力小，葉輪中心區不足以形成吸人儲液槽內液體的低壓，就不能將液體吸入泵內。這時，雖然葉輪轉動，卻不能輸送液體，這表明離心泵無自吸能力，這種現象稱為氣縛。為消除氣縛現象，通常在離心泵啟動前要灌泵，使泵內和吸人管道內充滿液體。對大功率的泵，為了減少阻力損失，常不裝底闊、不灌泵，而是采用真空泵抽吸氣體然后啟動，或者改用自吸式離心泵。
